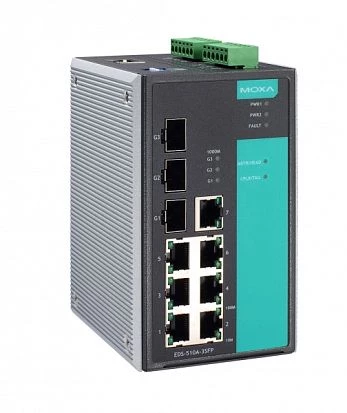

EDS-510A-3SFP-T

Имя:

MOXA

Конструкция корпуса:

Металлический корпус

Вид монтажа:

Монтаж на стене, Монтаж на DIN-рейку

Степень защиты корпуса:

IP30

Портов Ethernet всего:

10

Портов 10/100 Mbit/s:

7

Разъем порта 10/100 Mbit/s:

7xRJ-45

Тип Ethernet:

10BASE-T, 100BASE-TX, 1000BASE-T, 1000BASE-X

Портов SFP Gigabit Ethernet 100/1000 Mbit/s:

3

Управляемый:

Да, Layer 2

Протоколы:

IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, EtherNet/IP, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, HTTPS, LLDP, RARP, RMON, SSH, Syslog, Telnet, TFTP, RADIUS, TACACS+, VLAN, STP/RSTP, Modbus TCP, SSL, MSTP, Turbo Ring, Turbo Chain

Стандарты IEEE:

IEEE 802.1D-2004 для Spanning Tree Protocol, IEEE 802.1P для Class of Service, IEEE 802.1Q для VLAN Tagging, IEEE 802.1S для Multiple Spanning Tree Protocol, IEEE 802.1W для Rapid Spanning Tree Protocol, IEEE 802.1X для Authentication, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk with LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX

Версия протокола IP:

IPv4, IPv6

Размер таблицы MAC адресов:

8000

Размер буфера пакетов:

1 МБит

Очередей приоритетов на порт:

4

Макс. кол-во VLAN:

64

Диапазон VLAN ID:

1 - 4094

Количество IGMP групп:

256

Поддерживаемые функции:

Port Mirror, Port Lock, Rate Limit, Loop Protection, Broadcast Storm Protection, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга

Поддержка EtherNet/IP:

Да

Поддержка Modbus TCP:

Да

Всего каналов дискретного ввода:

2

Всего каналов дискретного вывода:

2

Тип:

Сигнальное реле

Максимальный коммутируемый ток для реле с контактами (А):

1А при 24В постоянного тока

Поддерживаемые модули расширения:

SFP-1G

Тип:

Безвентиляторный

Индикаторы:

LED индикатор FAULT, LED индикатор MSTR/HEAD, LED индикатор CPLR/TAIL, LED индикаторы 10/100/1000M, PWR1, PWR2

Установка режимов работы:

В сети через Telnet, Через консольный порт, При помощи переключателей, Web-интерфейс, Интерфейс командной строки (CLI), Через утилиту MXconfig

Разъемы:

Консольный порт RS-232 (RJ-45)

Входное напряжение питания DC:

12 ... 45 В (24 В)

Потребляемая мощность:

9.36 Вт

Ток потребления:

0.39 А (при 24 В)

Напряжение питания резервного входа DC:

12 ... 45 В (24 В)

Потребляемая мощность резервного входа:

9.36 Вт

Ток потребления резервного входа:

0.39 А (при 24 В)

Защита по входу питания:

Предохранитель, От переполюсовки

Температура эксплуатации:

-40 ... 75 °С

Влажность:

5 ... 95 % (без конденсации)

MTBF:

204000 ч

Температура:

-40 ... 85 °С

Ширина:

80.2 мм

Высота:

135 мм

Глубина:

105 мм

Вибрация и удар:

МЭК 60068-2-6, МЭК 60068-2-27

Свободное падение:

МЭК 60068-2-32

Безопасность:

UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1

Электромагнитная совместимость (EMS):

МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8

Электромагнитные помехи (EMI):

FCC Part 15 Subpart B Class A, CISPR 32

Нефть и газ:

ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D

Морское применение:

DNV, GL

Регулирование движения:

NEMA TS2
