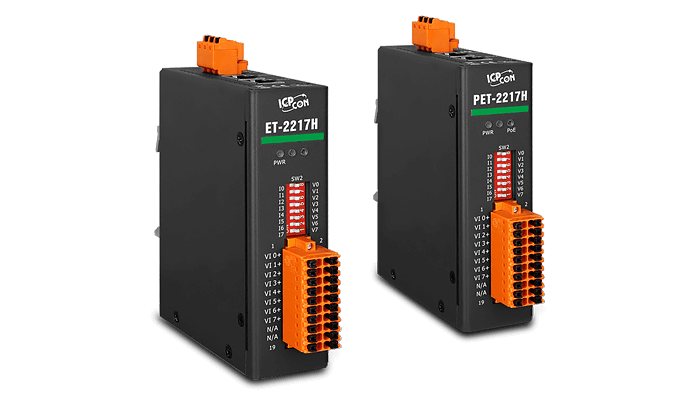

Компания ICP DAS предлагает модуль аналогового ввода ET-2217H / PET-2217H – инновационное решение для высокоскоростных измерений в режиме реального времени. Этот модуль представляет собой значительный шаг вперед в области промышленной автоматизации, обеспечивая надежный и эффективный сбор данных в самых сложных условиях.
Высокая скорость и точность
Ключевым преимуществом ET-2217H/PET-2217H является его впечатляющая скорость дискретизации – до 8 кГц на 8 дифференциальных каналах. Это позволяет получать детальные данные о быстро меняющихся процессах, что критически важно для многих промышленных применений, таких как мониторинг вибраций, контроль технологических параметров в непрерывных процессах и высокоточная регистрация данных в системах управления движением. Дифференциальные входы обеспечивают высокую помехоустойчивость, минимизируя влияние внешних шумов на результаты измерений.
Гибкость и универсальность
Модуль поддерживает широкий диапазон входных сигналов, что делает его универсальным решением для различных задач. Каждый из 8 каналов может быть независимо настроен на один из следующих режимов: 2.5 В, 0–5 В, 5 В, 0–10 В, 10 В, 0–20 мА, 4–20 мА или 20 мА. Выбор режима осуществляется с помощью удобных DIP-переключателей, что упрощает настройку и интеграцию в существующие системы.
Надежность и защита
ET-2217H/PET-2217H спроектирован с учетом жестких требований промышленной среды. Встроенные схемы защиты от перенапряжения (до 50 В DC) и перегрузки по току (до 50 мА при 50 В DC/AC) обеспечивают надежную работу модуля даже при нештатных ситуациях. Гальваническая изоляция 3000 В DC между входами/выходами и логикой гарантирует стабильную работу в условиях сильных электромагнитных помех, а соответствие стандартам электромагнитной совместимости (EMS) – устойчивость к EFT, ESD и импульсным перенапряжениям (Surge) – подтверждает его надежность.
Простая настройка и интеграция

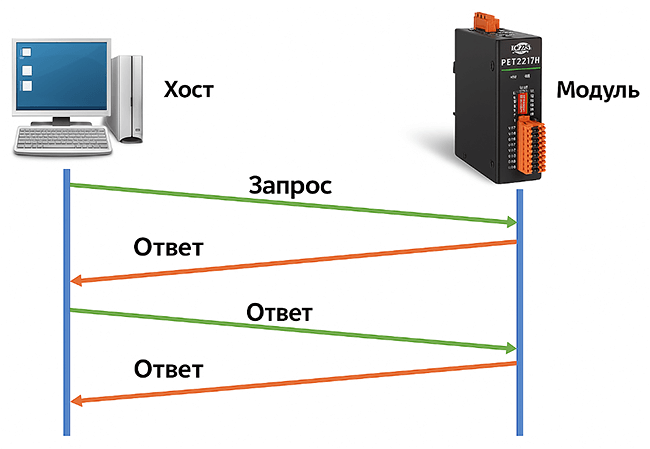

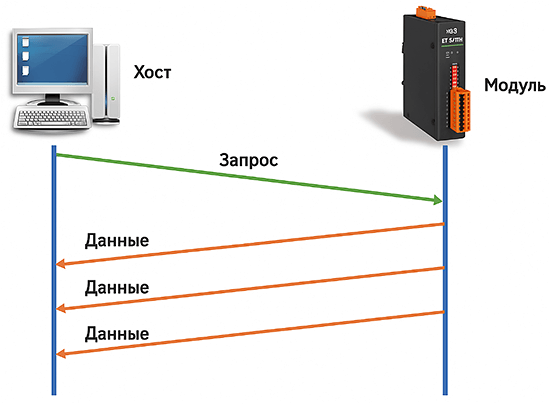

Удобный веб-интерфейс позволяет легко настраивать параметры модуля и отслеживать данные. Поддержка популярных промышленных протоколов связи, таких как TCP Streaming, Modbus TCP/UDP, MQTT и SNMP, обеспечивает беспроблемную интеграцию с различными системами управления и мониторинга. Наличие двухпортового Ethernet-соединения обеспечивает надежную и гибкую коммуникацию.
Сравним модели серии ET-2217
|
Наименование |
(P)ET-2217 |
(P)ET-2217H |
(P)ET-2217CI |
|
Ethernet |
двухпортовый |
||
|
PoE |
есть, PET-2217 |
есть, PET-2217H |
есть, PET-2217CI |
|
Каналы |
8 дифференциальных или 16 общих |
8 дифференциальных |
8 дифференциальных |
|
Изоляция каналов |
– |
– |
есть, 3000 VDC |
|
Защита от перенапряжения |
120 VDC |
50 VDC |
120 VDC |
|
Защита от перегрузки по току |
50мА @ 110 VDC |
50мА @ 50 VDC |
50мА @ 110 VDC |
|
Максимальная частота дискретизации |
200Гц (всего каналов) |
8кГц (всего каналов) |
200Гц на канал |
|
Журнал данных |
– |
– |
320 000 записей / канал |
|
Настройка входов напряжение/ток |
DIP-переключатель |
DIP-переключатель |
программно |
Области применения
ET-2217H/PET-2217H идеально подходит для широкого спектра промышленных приложений, включая:
- Мониторинг вибраций: Точный и быстрый сбор данных о вибрации оборудования для прогнозирующего обслуживания.
- Автоматизация технологических процессов: Контроль параметров в химической, нефтегазовой и других отраслях.
- Системы управления движением: Высокоточная регистрация данных для оптимизации работы транспортных систем.
- Тестирование и измерение: Автоматизированный сбор данных в лабораторных и исследовательских условиях.
Модуль ET-2217H/PET-2217H от ICP DAS – это мощное и универсальное решение для высокоточных аналоговых измерений в реальном времени. Его высокая скорость, надежность, гибкость и простота интеграции делают его незаменимым инструментом для современных промышленных предприятий, стремящихся к оптимизации процессов и повышению эффективности.
