Рынок автоматизации постоянно требует более компактных, гибких и эффективных решений. Компания ICP DAS отвечает на этот вызов, представив новую линейку устройств распределенного ввода-вывода
EC4 на базе высокоскоростной промышленной сети EtherCAT.

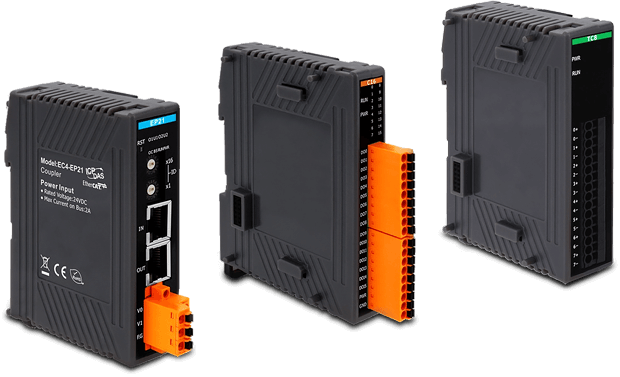

Эта серия кардинально меняет подход к построению систем автоматизации, предлагая беспрецедентную гибкость при минимальном занимаемом пространстве. В отличие от предыдущих решений ICP DAS, таких как ECAT-2000, EC1 (находящийся в стадии разработки) и EC2, где модули ввода-вывода выпускались в отдельных корпусах, EC4 представляет собой модульную систему, основанную на коммуникационном модуле EC4-EP21. К нему подключаются различные модули ввода-вывода, формируя индивидуально настраиваемую систему, идеально подходящую для конкретного приложения. Это позволяет оптимизировать затраты, исключая покупку лишних каналов и минимализировать занимаемое место в электрошкафу.
Компактность – ключевое преимущество
Модули EC4 отличаются ультракомпактным форм-фактором – всего от 17,5 мм в ширину. Такая миниатюризация достигается за счет тщательно продуманной конструкции и использования современных технологий. Монтаж осуществляется на стандартную DIN-рейку, что упрощает интеграцию в существующие системы. Подключение к EtherCAT сети осуществляется через стандартные RJ-45 разъемы, обеспечивая надежное и быстрое соединение.
Гибкость конфигурации
На данный момент ICP DAS анонсировала восемнадцать различных модулей ввода-вывода для системы EC4. Этот список постоянно расширяется, охватывая широкий спектр задач:
- Аналоговые модули: для измерения различных физических величин, таких как напряжение, ток, температура и давление.
- Дискретные модули: для работы с цифровыми сигналами, управления реле и индикаторами.
- Специализированные модули: для подключения датчиков веса, температуры, моторов и энкодеров, обеспечивая интеграцию с различным оборудованием.
- EtherCAT разветвители: для расширения возможностей системы и подключения большего количества модулей.
Такое разнообразие позволяет создавать системы автоматизации любой сложности, от небольших локальных решений до масштабных распределенных систем. Каждый модуль выбирается индивидуально, исходя из специфических требований проекта.
Высокая скорость и точность
Система EC4 поддерживает все стандартные режимы синхронизации EtherCAT: Free Run, SM и DC. Время цикла обмена данными может достигать впечатляющих 100 мкс, что обеспечивает высокую скорость реакции и точность измерений. При этом модули с низкими требованиями к синхронизации (например, простые цифровые входы/выходы и модули реле) могут работать в асинхронном режиме Free Run, что оптимизирует использование ресурсов сети.
Простота установки: монтаж на DIN-рейку и стандартные RJ-45 разъемы.
Расширяемость: возможность подключения дополнительных модулей.
Надежность: использование проверенных технологий EtherCAT.
|
Тип модуля |
Синхронизация |
|
|
Дискретный ввод-вывод |
|
|
|
16 DO типа открытый коллектор (приемник), 500мА на канал |
Free Run SM DC |
|
|
EC4‑A16 |
16 DO типа открытый коллектор (источник), 500мА на канал |
|
|
шестнадцать DI типа «сухой контакт» или «контакт с внешним питанием» (30 Vdc) |
||
|
EC4‑R8 |
восемь электромеханических реле с открытым контактом, 5А 30 Vdc |
|
|
EC4‑P4R4 |
четыре электромеханических реле с открытым контактом, 5А 30 Vdc + 4 DI (сухой, мокрый контакт) |
|
|
Аналоговый ввод |
|
|
|
восемь AI, 16-бит АЦП, 0~10 V, ±2.5 V, ±5 V, ±10 V, дискретизация 1 кГц на канал |
Free Run SM |
|
|
EC4‑AD8H |
восемь AI, 16-бит АЦП, 0~10 V, ±2.5 V, ±5 V, ±10 V, дискретизация 10 кГц на канал |
|
|
EC4‑AD8R |
восемь AI, 16-бит АЦП, 0~10 V, ±2.5 V, ±5 V, ±10 V, дискретизация 1 кГц на канал, с изоляцией |
|
|
Аналоговый вывод |
|
|
|
четыре AO, 12-бит, ±5 V, ±10 V, 0~5V, 0~10V, 0~10 mA, 0~20 mA |
Free Run SM DC |
|
|
EC4‑DA4H |
четыре AO, 16-бит, ±5 V, ±10 V, 0~5V, 0~10V, 0~20 mA, 4~20 mA |
|
|
Тензоизмерительные датчики |
|
|
|
один канал, 24-бит, дискретизация 1кГц на канал, ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±625 mV, ±312 mV, ±200 mV, ±100 mV, ±50 mV, ±25 mV, подключение по полно мостовой схеме |
Free Run/SM |
|
|
Температурные измерения |
|
|
|
восемь каналов для подключения термопар типа: J, K, T, E, R, S, B, N, C, L, M, LDIN4371, 16-бит, 100Гц на канал |
Free Run SM |
|
|
восемь каналов для подключения термосопротивлений типа: Pt100, Pt1000, Ni120, 16-бит, 100Гц на канал |
||
|
Подключение моторов, приводов |
|
|
|
EC4-MS1 |
одна ось, управление шаговым моторов, CiA402 |
FreeRun SM DC |
|
EC4-MP1U |
одна ось, импульсный выход, CiA402 |
|
|
Подключение энкодеров, счетчиков |
|
|
|
два входа под энкодеры, 2х DO, 32-бит, частота 4 МГц, тип счетчика: CW/CCW, Pulse/Direction, A/B |
Free Run SM DC |
|
|
EC4-ENC2A |
Абсолютный счетчик, два входа BiSS-C/SSI, 48-бит, 10МГц |
|
|
EC4‑ENC4A |
Абсолютный счетчик, четыре входа BiSS-C/SSI, 48-бит, 10МГц |
|
|
ММодули расширения EtherCAT |
|
|
|
два EtherCAT выхода для добавления топологии типа звезда или разветвленного подключения в цепь |
Free Run SM DC |
|
Система EC4 от ICP DAS – это идеальное решение для тех, кто ценит компактность, гибкость и высокую производительность в системах автоматизации. Она открывает новые возможности для оптимизации пространства, снижения затрат и повышения эффективности производственных процессов. Благодаря постоянно расширяющемуся ассортименту модулей EC4 обеспечивает долгосрочную перспективу и адаптацию к изменяющимся требованиям рынка.
