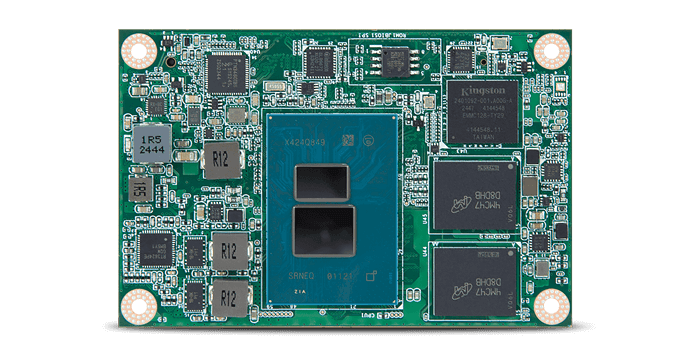

В современном мире промышленной автоматизации модульный подход к проектированию систем становится всё более актуальным. Он позволяет создавать более компактные, эффективные и настраиваемые решения, которые легко адаптируются под специфические требования различных отраслей. В этом контексте компания ARBOR представила процессорный модуль EmNANO-iX701, выполненный в форм-факторе COM Express Mini Type 10. Данный модуль не является самостоятельным компьютером, а представляет собой вычислительное ядро, которое устанавливается на несущую плату (carrier board). Это дает инженерам возможность гибко управлять габаритами системы, начиная от небольших контроллеров и заканчивая крупными панелями управления с множеством интерфейсов.
Технические характеристики и производительность
Модуль EmNANO-iX701 основан на архитектуре Intel Amston Lake и использует процессоры серии Atom x7000RE, которые предлагают отличную производительность при низком энергопотреблении. ARBOR предлагает два варианта конфигурации:
- EmNANO-iX701-WT-x7211RE-4G – с двухъядерным процессором Atom x7211RE, работающим на частоте 1.3 ГГц и обладающим тепловым пакетом всего 6 Вт. Это решение идеально подходит для приложений, где критически важна экономия энергии и компактность.
- EmNANO-iX701-WT-x7433RE-8G – с четырехъядерным процессором Atom x7433RE, работающим на частоте 1.5 ГГц и имеющим теплопакет 9 Вт. Этот вариант обеспечивает более высокую производительность, что позволяет использовать его в более требовательных задачах.
Одной из ключевых особенностей модуля является поддержка технологий Intel Time Coordinated Computing (TCC) и Time-Sensitive Networking (TSN). Эти технологии позволяют осуществлять работу в режиме жесткого реального времени, что особенно важно для синхронизации датчиков и исполнительных механизмов в робототехнике и сложных производственных линиях.
Память и возможности расширения
Для обеспечения надежной работы в условиях постоянных вибраций и механических нагрузок оперативная память LPDDR5 объемом до 16 ГБ распаяна непосредственно на плате модуля. Это решение исключает риск потери контакта в слотах, что может происходить в мобильных или высоконагруженных промышленных установках. Несмотря на то, что EmNANO-iX701 выполняет вспомогательную роль, он предлагает богатый набор коммуникационных интерфейсов, которые передаются на основную плату через стандартизированный разъем.
Рассмотрим подробнее основные возможности:
- Сетевые интерфейсы: Модуль оснащен интегрированным контроллером Intel i226, который поддерживает скорость передачи данных до 2,5 Гбит/с, что обеспечивает высокую пропускную способность для сетевых приложений.
- Графические возможности: Ядро Intel Gen12 UHD позволяет подключать два независимых дисплея через порт DDI и одноканальный LVDS, что делает модуль подходящим для визуализации данных и управления процессами.
- Шины расширения: EmNANO-iX701 предоставляет 4 линии PCIe x1, а также интерфейсы LPC, I2C и SMBus для связи с низкоскоростной периферией на несущей плате. Это обеспечивает гибкость в выборе дополнительных компонентов и устройств.
- Хранение данных: два порта SATA 3.0 позволяют подключать различные устройства хранения, обеспечивая необходимую емкость и скорость доступа к данным.
Процессорный модуль EmNANO-iX701 от ARBOR – это мощное решение для реализации модульных систем в области промышленной автоматизации. Его производительность, гибкость и надежность делают его идеальным выбором для инженеров, стремящихся создать эффективные и адаптивные системы.
