Компания WEINTEK выпустила cMT3106XM – портативную HMI-панель с экраном 10,1 дюйма, призванную решить проблему ограниченного пространства и предоставить операторам больше свободы передвижения. Благодаря этой панели, операторы могут не быть привязанными к стационарному пульту, получая взамен мобильность, надежность и гибкость.
Подключение с помощью кабелей длиной 6, 10 или 20 метров позволяет оператору свободно перемещаться по рабочей зоне, управляя оборудованием непосредственно с места. Это сокращает временные затраты, избавляет от лишних передвижений и повышает общую производительность, особенно на крупных производственных площадках.

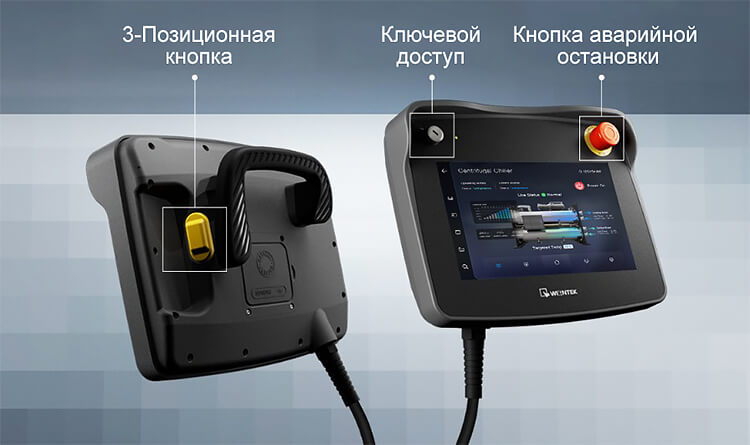

Встроенная трехуровневая система защиты:
- Доступ по ключу: управление разрешено только авторизованным пользователям.
- Кнопка экстренной остановки: моментальная остановка процесса при возникновении нештатной ситуации или угрозы.
- Трехпозиционная кнопка разрешения: обеспечивает работу оборудования только при ее удержании в определенном положении, исключая случайный запуск.
Такая система гарантирует безопасность даже при интенсивной работе и сложных технологических процессах.

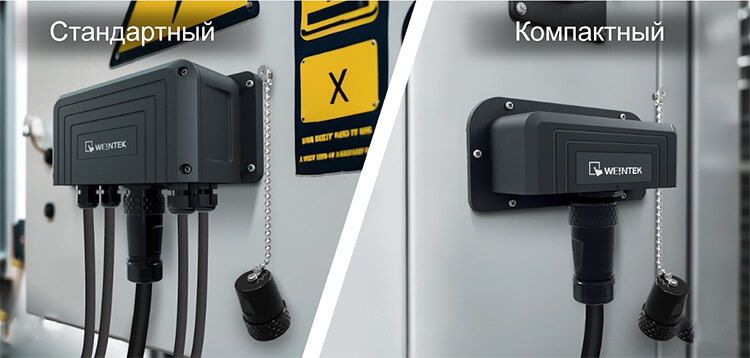

Подключение обеспечивается двумя типами блоков:
- Стандартный блок (cMT-XMBS): для наружного монтажа на шкафу или стене, с удобной разводкой и обслуживанием.
- Компактный блок (cMT-XMBC): предполагает размещение всей проводки и клемм внутри шкафа, обеспечивая аккуратный монтаж.
Оба блока обладают степенью защиты IP66, что обеспечивает защиту от пыли и влаги, а также поддерживают функцию E-Stop Bypass Plug (cMT-XM-ESP). При отключении панели эта заглушка замыкает контур безопасности, обеспечивая непрерывную работу оборудования.

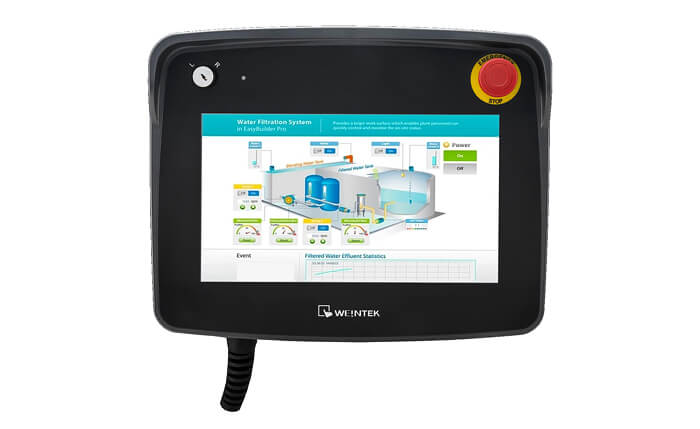

Максимальная производительность и защита
cMT3106XM - представитель серии cMT X Advanced. Оборудованный четырехъядерным процессором, 4 ГБ Flash-памяти и 1 ГБ оперативной памяти, он обеспечивает быструю и стабильную работу даже при решении сложных задач. WVA-экран с диагональю 10,1 дюйма обеспечивает отличную читаемость под разными углами. Корпус со степенью защиты IP65 обеспечивает надежную защиту от пыли и брызг, позволяя использовать панель в тяжелых производственных условиях.
Ключевые характеристики cMT3106XM
|
Параметры |
|||
|
Длина кабеля |
6м |
10м |
|
|
Дисплей |
10,1 дюймов Wide Viewing Angle (WVA) |
||
|
Разрешение |
1024×600 пикселей |
||
|
Яркость |
350кд/м² |
||
|
Контрастность |
1000:1 |
||
|
Углы обзора (T/B/L/R) |
89/89/89/89 |
||
|
Сенсорная панель |
резистивная, четырехпроводная |
||
|
Процессор |
Quad-core RISC |
||
|
Память (Flash / RAM) |
4ГБ / 1ГБ |
||
|
USB Host |
USB 2.0× 1 |
||
|
Ethernet |
10/100 Base-T × 1 |
||
|
COM-порты |
RS-485 × 2 (2W/4W) |
||
|
Ключевой переключатель |
Есть |
||
|
Кнопка экстренной остановки |
Есть |
||
|
Трехпозиционная кнопка |
Есть |
||
|
Габариты (Ш×В×Г) |
302,7×240×116,8 мм |
||
|
Крепление |
Настенное (при помощи кронштейна) |
||
|
Степень защиты корпуса |
IP65 |
||
|
Рабочие температуры |
от 0° до 50°C |
||
|
Питание |
24 VDC (±20%) |
||
|
Вес |
около 1,6 кг |
||
|
Высота установки max |
1,2 м |
||
|
Сертификаты |
CE, cULus Listed |
||
|
Программное обеспечение |
EasyBuilder Pro v6.10.01 или новее |
||
|
Дополнительно |
EasyAccess 2.0 (опционально), Dashboard (опционально) |
||
Ключевые характеристики cMT-XMBS
|
Параметры |
Значение |
|
Количество кабельных разъёмов |
1 |
|
Количество клеммных соединений |
2 |
|
Вес |
около 0,4 кг |
|
Крепление |
четыре винта M4 или #8, посадочное отверстие Ø4,6 мм |
|
Степень защиты |
IP66 |
|
Рабочие температуры |
от 0° до +55°C |
|
Сертификаты |
CE, cULus Listed |
Ключевые характеристики cMT-XMBC
|
Параметры |
Значение |
|
Количество кабельных разъёмов |
1 |
|
Количество клеммных соединений |
2 |
|
Вес |
около 0,2 кг |
|
Крепление |
шесть винтов M4, посадочное отверстие Ø4,6 мм |
|
Степень защиты |
IP66 (фронтальная панель) |
|
Рабочие температуры |
от 0° до +55°C |
|
Сертификаты |
CE, cULus Listed |
Ключевые характеристики cMT-XM-ESP
|
Параметры |
Значение |
|
Вес |
около 75 г |
|
Габариты |
Ø34,5 × 47,2 мм |
|
Степень защиты |
IP66 |
|
Рабочие температуры |
от –40° до +85°C |
|
Предназначение |
Поддержание замкнутого контура безопасности |
