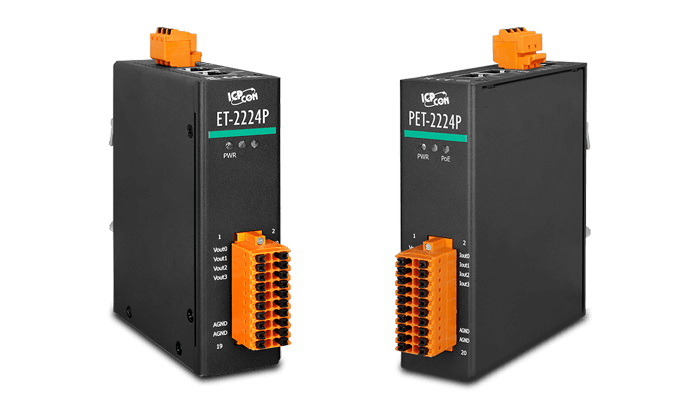

ICP DAS представила новые модели Ethernet модулей – ET-2224P, PET-2224P, ET-2228P и PET-2228P, которые стали значительным шагом вперед в области промышленной автоматизации. Эти устройства выделяются благодаря своим улучшенным аналоговым выходам, обеспечивающим высокую точность и надежность в работе.
Высокоточные аналоговые выходы
Каждый из новых модулей оснащен четырьмя или восемью 16-битными аналоговыми выходами. Это позволяет пользователям программировать диапазоны напряжения и тока, включая 0-5 В, 5 В, 0-10 В, 10 В, 0-20 мА и 4-20 мА. В сравнении с предыдущими моделями, которые имели 12-битные выходы, новые устройства обеспечивают значительно более высокую точность измерений. Это делает их идеальными для применения в условиях, где важна каждая единица измерения.
Обнаружение обрыва цепи
Все каналы с токовыми выходами 4-20 мА включают встроенную функцию обнаружения обрыва цепи. Это критически важная функция, которая позволяет своевременно выявлять неисправности и предотвращать возможные аварии, что особенно актуально в промышленных условиях.
Питание через PoE
Модули с индексом «P» поддерживают питание через PoE (Power over Ethernet), что упрощает установку и уменьшает количество необходимых кабелей. Это позволяет значительно сократить время на монтаж и упростить обслуживание оборудования.
Основные характеристики
Новые модули ET-2224P, PET-2224P, ET-2228P и PET-2228P предлагают следующие ключевые характеристики:
- Встроенный веб-сервер: Упрощает управление устройствами и мониторинг их состояния.
- Поддержка протоколов: Модули совместимы с Modbus TCP/UDP, MQTT и SNMP v2c, что обеспечивает гибкость в интеграции и взаимодействии с другими системами.
- Два Ethernet-порта с функцией LAN Bypass: Позволяют последовательно подключать устройства, что повышает надежность сети.
- Двойной сторожевой таймер: Увеличивает надежность работы модулей, предотвращая сбои в случае возникновения проблем.
- Резервирование значений аналоговых выходов: Обеспечивает сохранение данных при включении и в аварийных ситуациях.
- Электрическая изоляция: Каналы ввода/вывода защищены от помех с изоляцией на 3000 В DC, что делает их устойчивыми к воздействию электромагнитных помех (EMS), включая EFT, ESD и Surge.
Поддержка протокола MQTT
Модули ET-2200 полностью поддерживают легковесный протокол MQTT, что делает их идеальными для IIoT-приложений. Протокол MQTT позволяет значительно снизить нагрузку на сеть и ускорить передачу данных в реальном времени.
Модули имеют возможность:
- Публикации данных с аналоговых каналов с заданным интервалом времени.
- Мгновенной отправки данных по запросу, что позволяет оперативно реагировать на изменения в производственных процессах.
Поддержка SNMP

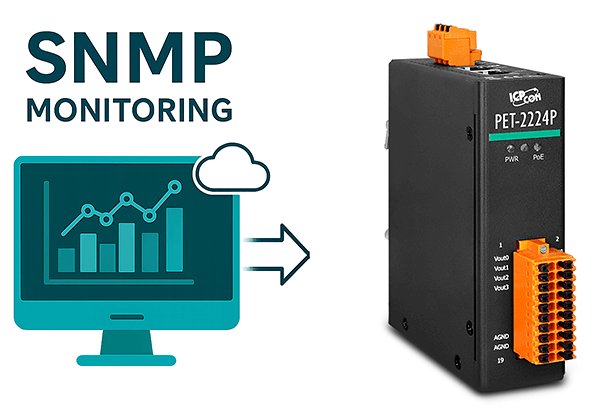

Модули ET-2200 поддерживают протокол SNMP (Simple Network Management Protocol) версий v1 и v2c, что открывает широкие возможности для интеграции в системы централизованного мониторинга и управления. Это позволяет администраторам получать в режиме реального времени критически важные данные о состоянии модулей и их каналов ввода/вывода (AI/AO). Возможности SNMP в модулях ET-2200 включают:
- Мониторинг в реальном времени: Получение актуальных данных о состоянии модуля и всех подключенных к нему датчиков и актуаторов. Это позволяет оперативно реагировать на любые отклонения от нормы и предотвращать потенциальные проблемы.
- Настройка параметров Agent Configuration: Полный контроль над параметрами SNMP-агента, включая: информацию о системе (версия прошивки, серийный номер), контактные данные администратора, подробное описание устройства и его назначение в сети, а также уникальное имя для удобной идентификации в системе мониторинга.
- Управление сообществами (Community Strings): Гибкая система управления доступом, позволяющая настроить разные уровни доступа: «public» (только чтение) для базового мониторинга и «private» (чтение и запись) для полного управления параметрами модуля. Дополнительный «trap community» используется для отправки предупреждающих сообщений (трепов).
- Поддержка двух SNMP-менеджеров (Trap IP): Возможность отправки trap-сообщений о критических событиях (например, перезагрузка, изменение состояния каналов) одновременно двум независимым системам мониторинга, обеспечивая избыточность и надежность оповещения.
- Trap-сообщения о критических событиях: Автоматическая отправка уведомлений о перезагрузке модуля (Cold Start – холодная загрузка, после полного отключения питания; Warm Start – теплая загрузка, после перезапуска системы) и изменении состояния каналов AI (аналоговый вход) или AO (аналоговый выход). Это позволяет быстро выявлять и устранять неполадки.
Непрерывность работы: Функция LAN Bypass

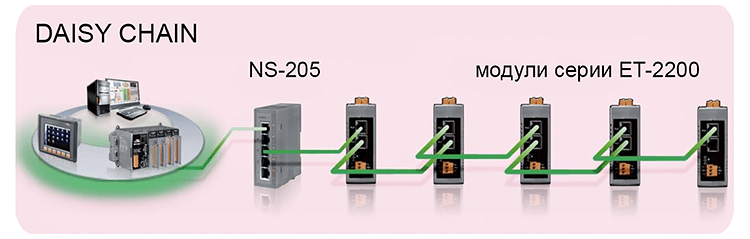

Эта технология гарантирует бесперебойную работу сети даже при отключении питания модуля. Наличие двух Ethernet-портов (LAN1 и LAN2) позволяет организовать избыточное соединение. Принцип работы LAN Bypass предельно прост: в обычном режиме порты LAN1 и LAN2 функционируют как стандартный коммутатор. При потере питания происходит автоматическое аппаратное замыкание между этими портами, обеспечивая непрерывный поток данных между устройствами сети. Это исключает потери пакетов и гарантирует стабильность работы критически важных промышленных систем, где прерывания связи недопустимы. Данная функция значительно повышает надежность всей системы и минимизирует влияние потенциальных сбоев. Кроме того, использование двух портов позволяет организовать цепочку из нескольких модулей ET-2200, экономя порты на сетевом коммутаторе и уменьшая длину кабельных соединений.
Двойная защита: Механизм Dual Watchdog
- CPU Watchdog (аппаратный сторожевой таймер): Непрерывно контролирует работоспособность прошивки модуля. В случае возникновения ошибок или сбоев в программном обеспечении, аппаратный сторожевой таймер автоматически перезагружает модуль, предотвращая его зависание и обеспечивая восстановление работоспособности.
- Host Watchdog (программный сторожевой таймер): Этот таймер контролирует работу прикладного ПО, которое может работать на модуле ET-2200. При возникновении ошибок в прикладном ПО, программный сторожевой таймер также может инициировать перезагрузку.
Применение в промышленной автоматизации
Благодаря своим характеристикам, модули ET-2224P, PET-2224P, ET-2228P и PET-2228P идеально подходят для использования в сложных условиях промышленной автоматизации. Они обеспечивают повышенную надежность и защиту в средах с высокими электромагнитными помехами, что делает их незаменимыми в современных производственных процессах.
Новые Ethernet модули от ICP DAS представляют собой мощное решение для повышения эффективности и надежности систем автоматизации. Их возможности и функционал открывают новые горизонты для интеграции в различные отрасли, обеспечивая стабильную работу даже в самых сложных условиях.
