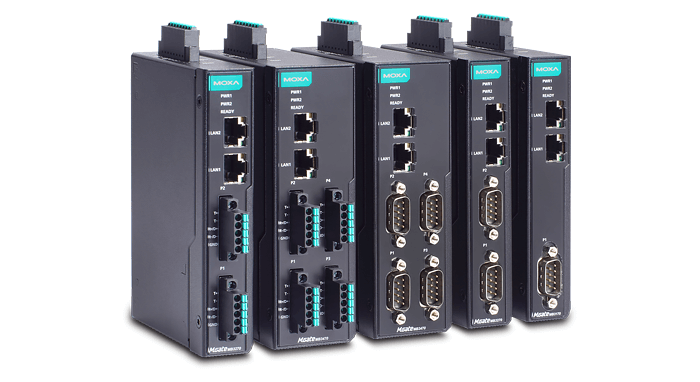

Компания Moxa представила новое поколение промышленных Modbus-шлюзов – серию MGate MB3000-G2, которая предназначена для интеграции и управления современными системами автоматизации. Эти устройства обеспечивают надежное и эффективное подключение оборудования с интерфейсами RS-232/422/485 к Ethernet-сетям, а также выполняют преобразование протоколов Modbus RTU/ASCII в Modbus TCP. Рассмотрим ключевые особенности и преимущества новой линейки более подробно.
Высокопроизводительный Agent Mode

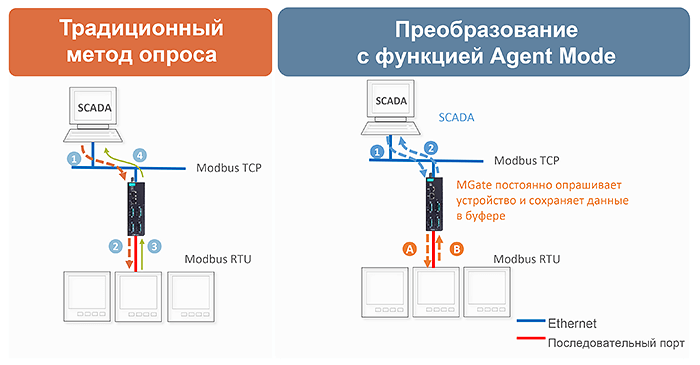

Одной из главных особенностей MGate MB3000-G2 является режим Agent Mode, который обеспечивает минимальную задержку при опросе Modbus-устройств. Это позволяет значительно ускорить процесс получения данных и их обработку. Устройство непрерывно опрашивает подключенные slave-устройства и кэширует полученные данные во внутреннем буфере, что избавляет верхний уровень системы, например SCADA, от необходимости постоянно запрашивать информацию. Это особенно важно для систем, требующих высокой скорости и надежности передачи данных.
Расширенная поддержка протоколов
Шлюзы MGate MB3000-G2 поддерживают как стандартные, так и расширенные модификации протоколов Modbus. Это открывает новые возможности для интеграции различных устройств и систем, позволяя пользователям адаптировать решения под свои специфические требования.
Функция Auto Device Routing значительно упрощает процесс конфигурации сети, автоматически определяя и настраивая устройства в системе.
Гибкость маршрутизации
Устройства этой серии предлагают гибкую маршрутизацию по TCP-порту или IP-адресу, что делает их подходящими для любой архитектуры сетей. Это позволяет легко интегрировать шлюзы в существующие инфраструктуры и адаптировать их под различные сценарии использования.
Возможность работы с до 32 Modbus TCP-клиентами одновременно обеспечивает масштабируемость и возможность одновременного доступа к множеству устройств.
Поддержка последовательных интерфейсов
Шлюзы MGate MB3000-G2 поддерживают последовательные интерфейсы в режимах Modbus Serial Client и Modbus Serial Server. Это позволяет осуществлять преобразование данных между различными интерфейсами, включая RS-232, RS-422 и RS-485.

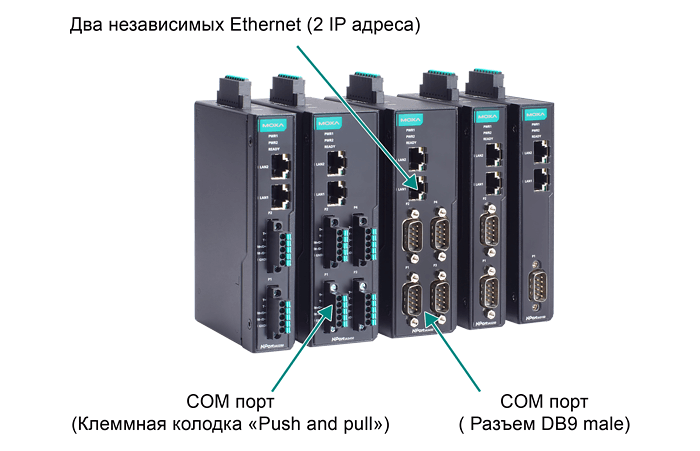

Наличие двух Ethernet-портов открывает возможности для использования различных топологий, включая каскадирование или подключение к двум независимым сетям, что повышает надежность и устойчивость системы.
Разнообразие моделей и инструментов диагностики
Линейка включает версии с портами 10/100BaseTX (RJ45), 100BaseFX (SC/ST) и вариантами со SFP слотами, что позволяет выбрать оптимальную модель в зависимости от требований проекта.
Встроенные инструменты диагностики и мониторинга Modbus-трафика помогают быстро выявлять и устранять возможные проблемы, обеспечивая стабильную работу системы.
Безопасность и надежность
Некоторые модели серии MGate MB3000-G2 оснащены гальванической развязкой 2 кВ для последовательных интерфейсов, что значительно увеличивает уровень безопасности и защищает от помех.
Рабочий температурный диапазон от –40 до +75 °C делает эти устройства идеальными для использования в жестких промышленных условиях.
Поддержка двух независимых источников питания и релейного выхода для сигнализации добавляет дополнительный уровень надежности.
Простота настройки и использования

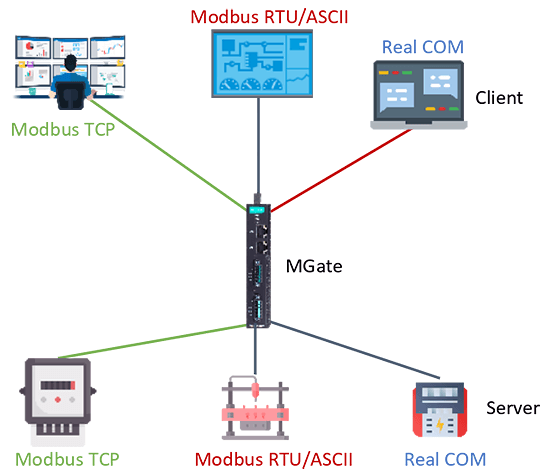

Устройство готово к работе сразу после включения, выполняя преобразование Modbus RTU/ASCII в Modbus TCP без предварительной настройки. Помимо этого, поддерживается одновременная конвертация Modbus TCP ↔ Modbus TCP, Serial ↔ Serial, а также режим RealCOM* (в моделях с 2 или 4 COM-портами). Для выбора необходимого варианта преобразования используйте меню «Change Topology».

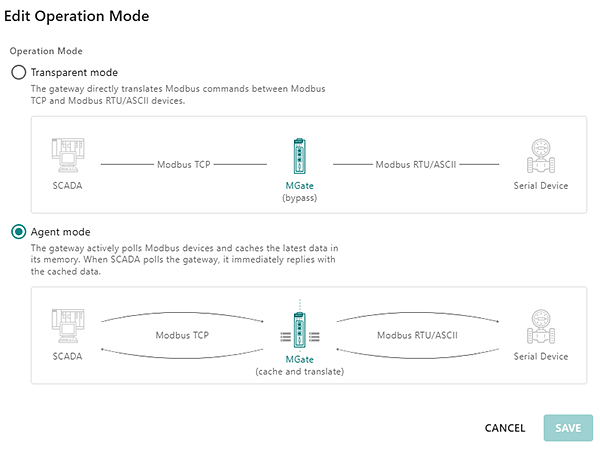

Функция Agent Mode обеспечивает непрерывный опрос подключенных подчиненных устройств и сохранение полученных данных во внутреннем хранилище серии MGate MB3000-G2. Это избавляет SCADA-систему от необходимости напрямую обращаться к каждому slave-устройству, достаточно запросить данные из памяти шлюза, что существенно ускоряет обработку информации. Активация режима «Agent mode» производится в разделе «Edit Operation Mode».
.png)
Шлюзы MGate MB3000-G2 обладают усиленными средствами кибербезопасности, соответствующими стандарту IEC 62443-4-2, что обеспечивает повышенную защиту от несанкционированного доступа и сетевых атак, делая их надежными компонентами промышленных и критически важных инфраструктур.

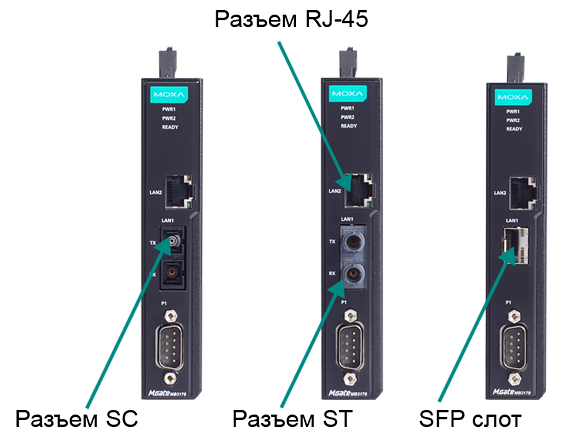

Серия MGate MB3000-G2 представлена в различных вариантах исполнения: с разъемом DB9 или клеммной колодкой с фиксатором push-and-pull. Модели оснащаются двумя портами RJ45, комбинацией RJ45 + SC/ST, либо RJ45 + SFP-слот. Разнообразие конфигураций упрощает подключение к оптоволоконным линиям и интеграцию в существующую сетевую инфраструктуру.
Семейство MGate MB3000-G2
MGate MB3170-G2/MB3270-G2/MB3470-G2
Число портов Ethernet RJ45
Линейка с одним COM-портом включает MGate MB3170-G2 с двумя портами.
Оптоволоконные модели: MGate MB3170-M-SC-G2, MGate MB3170-M-ST-G2, MGate MB3170-S-SC-G2, MGate MB3170-SFP-G2 (каждая с одним портом).
Серии с двумя или четырьмя COM-портами: MGate MB3270-G2/MB3470-G2 (2 порта).
Поддерживаемые протоколы: ARP, DHCP Client, DNS, HTTPS, ICMP, IPv4/IPv6, SMTP/SMTPS, SNMPv1/v2c/v3, SNTP, TCP/IP, UDP.
Способы настройки: Web-интерфейс (HTTP/HTTPS), утилиты для Windows, Device Search Utility, MCC Tool, последовательная консоль, MXview One Software, MXconfig Software.
Промышленные протоколы: Modbus TCP Client, Modbus TCP Server.
Количество последовательных портов:
MGate MB3170-G2: 1 порт
MGate MB3270-G2: 2 порта
MGate MB3470-G2: 4 порта
Скорость передачи данных: от 50 бит/с до 921.6 Кбит/с (поддерживаются нестандартные значения).
Рабочие температуры:
Стандартный диапазон: -10…60°C
Расширенный диапазон: -40…75°C
Электропитание: От 12 до 48 В постоянного тока.
Шлюзы серии MGate MB3000-G2 от Moxa представляют собой мощное решение для интеграции и управления современными системами автоматизации. Их высокая производительность, гибкость, безопасность и простота настройки делают их идеальными для использования в различных отраслях. С помощью этих устройств компании могут значительно повысить эффективность своих процессов и обеспечить надежное взаимодействие между различными системами и устройствами.
