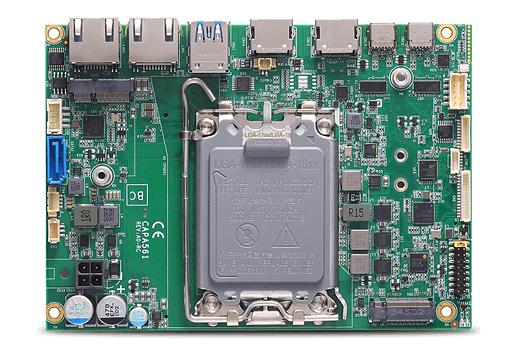

Axiomtek представили новую высокопроизводительную плату форм-фактора 3,5 дюйма (146x104мм) – CAPA561. Это устройство предназначено для решения сложных задач в области промышленного зрения и Edge AI.
Процессор и производительность
CAPA561 базируется на сокете LGA1700, что позволяет пользователям устанавливать процессоры Intel Core двенадцатого и тринадцатого поколений, включая модели серии Core i7, i5, i3, а также Intel Processor U300L и Celeron 7305L. Это обеспечивает гибкость в выборе вычислительной мощности, что особенно важно для приложений, требующих высокой производительности.
Память и графические возможности

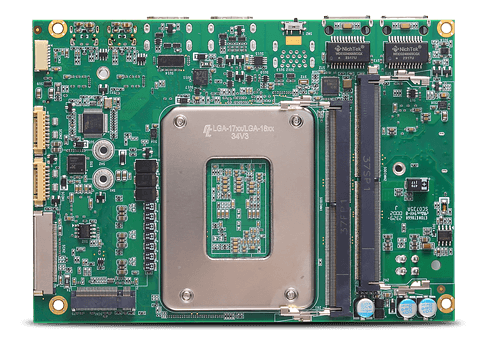

Плата оснащена двумя слотами SO-DIMM для оперативной памяти стандарта DDR5 с частотой 4800/5200 МГц, что позволяет установить до 64Гб ОЗУ. Это обеспечивает быструю обработку данных и многозадачность, что критично в условиях промышленного применения. Кроме того, CAPA561 предлагает развитую видеоподсистему с пятью физическими портами: два порта HDMI 1.4, eDP и два порта USB Type-C с поддержкой DisplayPort Alt Mode.
Хранение данных и возможности расширения
При своих компактных размерах, CAPA561 предлагает широкий набор слотов расширения. Плата включает:
- M.2 ключ M формата 2280 с поддержкой шины PCIe Gen4 x4 для установки сверхбыстрых NVMe накопителей, что значительно ускоряет доступ к данным.
- M.2 ключ E формата 2230 для модулей беспроводной связи Wi-Fi и Bluetooth, что позволяет интегрировать современные технологии связи.
- M.2 ключ B формата 3042/3052 с поддержкой PCIe x1, USB 3.2 Gen2 и USB 2.0 для подключения 4G/5G модемов, что расширяет возможности сетевого взаимодействия.
- Для классических жестких дисков предусмотрен один порт SATA 3.0, что позволяет использовать традиционные накопители для хранения больших объемов данных.
Сетевые интерфейсы и Quad-View

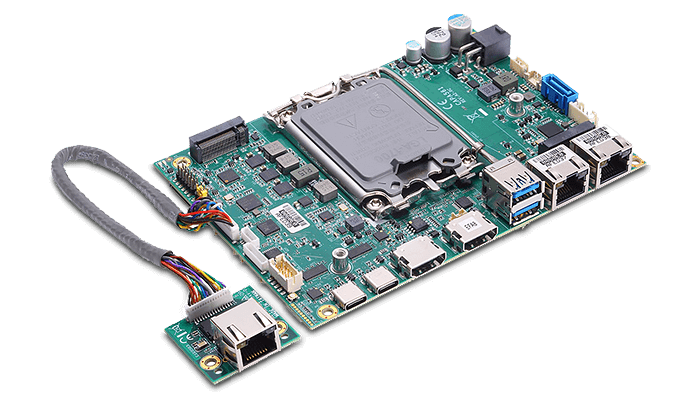

В зависимости от выбранной модификации, плата может быть оснащена двумя или тремя независимыми портами Ethernet, включая порты 2.5 Гбит/с на базе контроллеров Intel i226-V/LM. Это обеспечивает стабильное и быстрое сетевое соединение, необходимое для передачи данных в реальном времени.
Варианты конфигураций платы
Для удобства интеграции и настройки под конкретные задачи Axiomtek предлагает четыре стандартные модификации CAPA561, которые различаются набором портов и системой охлаждения:
- CAPA561-LGA-3LH: имеет три LAN-порта. Один поддерживает скорость 1 Гбит/с, а два других 2.5 Гбит/с). Для отвода тепла используется пассивный радиатор (Heatsink).
- CAPA561-LGA-3LC: имеет три LAN-порта (1xGbE LAN и 2x2.5GbE LAN) и активный кулер (Cooler).
- CAPA561-LGA-2LH: имеет два LAN-порта (1xGbE LAN и 1x2.5GbE LAN) и пассивный радиатор (Heatsink).
- CAPA561-LGA-2LC: имеет два LAN-портами ((1xGbE LAN и 1x2.5GbE LAN) и активный кулер (Cooler).
Каждая из этих конфигураций позволяет пользователям выбрать оптимальный вариант в зависимости от требований к производительности и условиям эксплуатации.
Плата получает питание 12V DC через контактный разъем 2x2. Защита данных обеспечивается аппаратным модулем TPM 2.0. Рабочая температура: от -20°C до +70°C (активное охлаждение) или до +60°C (пассивное охлаждение).
