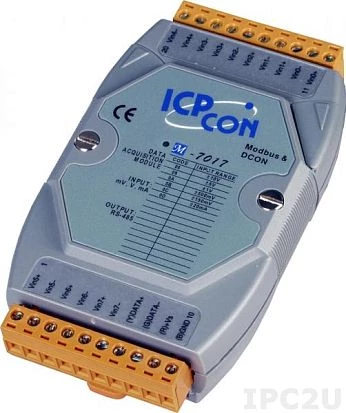

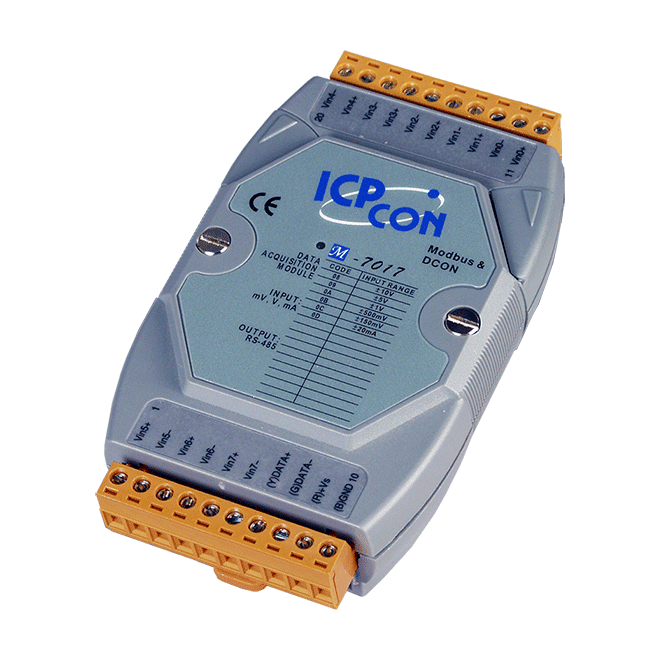

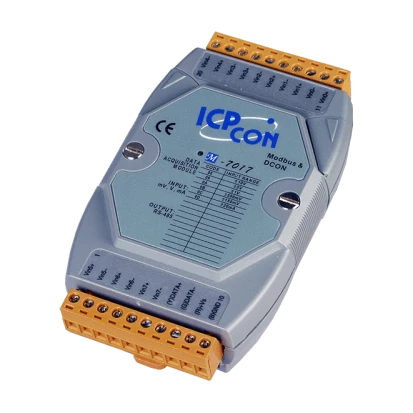

M-7017
ICP DAS
Артикул: 02615100
Модуль ввода, 8 каналов аналогового ввода, Modbus RTU
169 252,30 ₸
332,03 у.е.
с учетом НДС
Доступен под заказ
Доступен под заказ
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов
8
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Каналов с общим проводом
2
Дифференциальных каналов
6
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Аналоговый ввод
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
