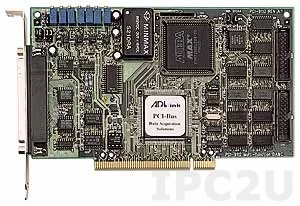

PCI-9112A

Имя:

ADLink

Системная шина:

Universal PCI

Каналов аналогового ввода:

16

Дифференциальных каналов:

8

Каналов с общим проводом:

16

Диапазон входного сигнала по напряжению:

+/-1.25 В, +/-2.5 В, +/-5 В, +/-10 В, 0...2.5 В, 0...5 В, 0...10 В

Частота выборки АЦП:

110 кГц

Разрядность АЦП:

12 Бит

Точность измерений (+/-):

0.04 %

Каналов аналогового вывода:

2

Диапазон выходного сигнала по напряжению:

0...10 В

Разрядность ЦАП:

12 Бит

Всего каналов дискретного ввода:

16

Тип:

Контакт с внешним питанием

Приемник/Источник:

Приемник

Логическая 1 контакта с внешним питанием:

5 ... 5 В

Логический 0 контакта с внешним питанием:

0 ... 0 В

Всего каналов дискретного вывода:

16

Тип:

Открытый коллектор

Приемник/источник:

Приемник

Выходное напряжение:

0 ... 5 В

Каналов измерения частоты/импульсов:

1

Напряжение логической 1, без изоляции:

5 ... 5 В

Напряжение логического 0, без изоляции:

0 ... 0 В

Разрядность счетчика:

16 Бит

Максимальная частота:

2 МГц

Разъемы:

DB37 Female

Совместимость с операционными системами:

Windows XP, Windows 7, Linux OS

Инструментальная среда:

Visual Studio .NET 2005/2008, MATLAB, LabVIEW, AD-Logger, DAQBench

Температура эксплуатации:

0 ... 55 °С

Влажность:

5 ... 95 %

Температура:

-20 ... 70 °С

Высота:

107 мм

Глубина:

175 мм
