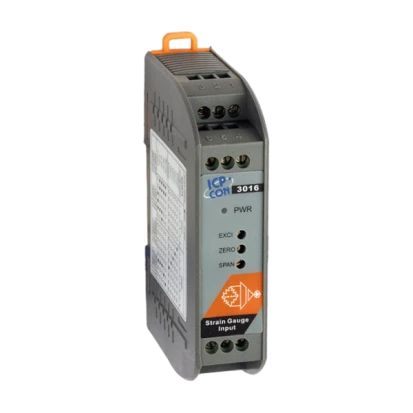

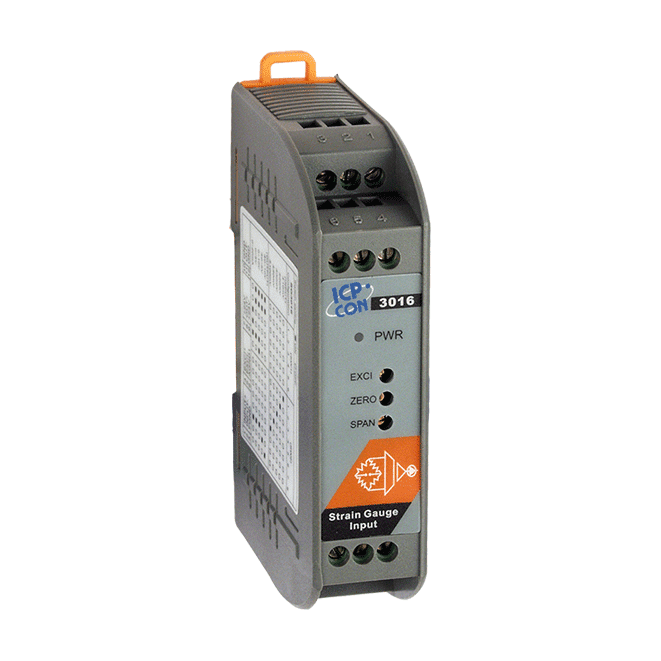

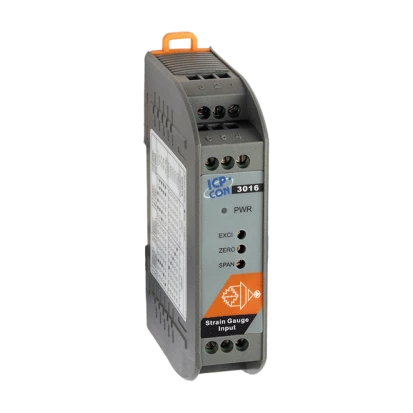

SG-3016
ICP DAS
Артикул: 02316300
Модуль преобразования сигналов тензодатчика, вход +/-10 мВ, +/-20 мВ, +/-30 мВ, +/-50 мВ, +/-100 мВ, выход ток 0...20 мА или напряжение 0...5 В, 0...10 В, +/-5 В, +/-10 В, с гальванической изоляцией
139 450,81 ₸
283,80 у.е.
с учетом НДС
Доступен под заказ
Доступен под заказ
Аналоговый ввод
Тип подключения тензодатчика
Full bridge (полный мост)
Всего каналов AI
1
Диапазон входного сигнала по напряжению
+/-50 мВ, +/-100 мВ, +/-10 мВ, +/- 20 мВ, +/-30 мВ
Аналоговый вывод
Всего каналов AO
1
Диапазон выходного сигнала по току
0...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.3 кг
