При разработке системы автоматизации ключевыми факторами являются число задействованных сигналов, габариты устанавливаемого оборудования и удобство коммутации датчиков и исполнительных механизмов. Серия Decowell RS предлагает гибкость в настройке, позволяя подобрать конфигурацию, соответствующую специфическим потребностям. В ее состав входят базовые модули с одним или двумя слотами, а также сменные модули ввода-вывода различных типов. Модульная архитектура обеспечивает возможность замены компонентов в процессе работы.
Определяем базовый модуль: сколько каналов необходимо?

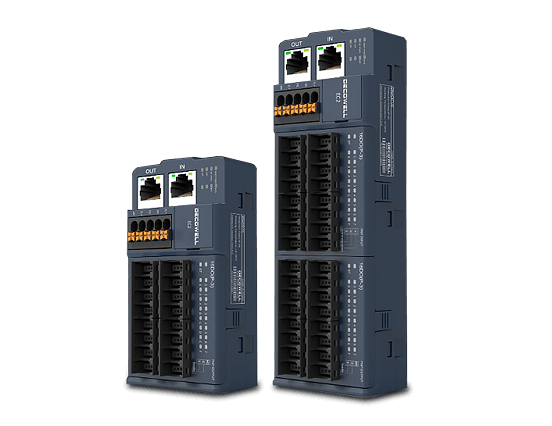

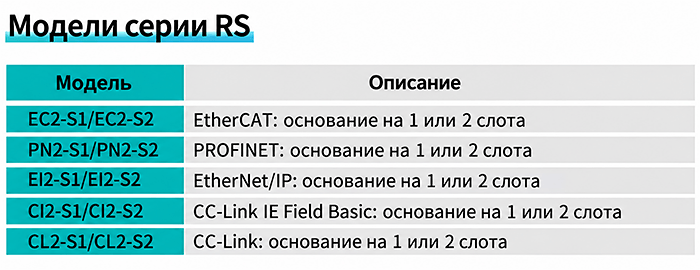

Базовые модули серии RS доступны в двух исполнениях:
- Однослотовые – оптимальны для систем, где суммарное количество точек ввода-вывода не превышает 16. Они идеально подходят для компактных решений с несложной структурой.
- Двухслотовые – предназначены для систем с числом точек до 32. В двух слотах можно разместить модули разных типов, что позволяет интегрировать в одно устройство работу с разнородными сигналами.
При выборе базового модуля следует ориентироваться не только на текущие потребности, но и на потенциальные перспективы масштабирования системы.

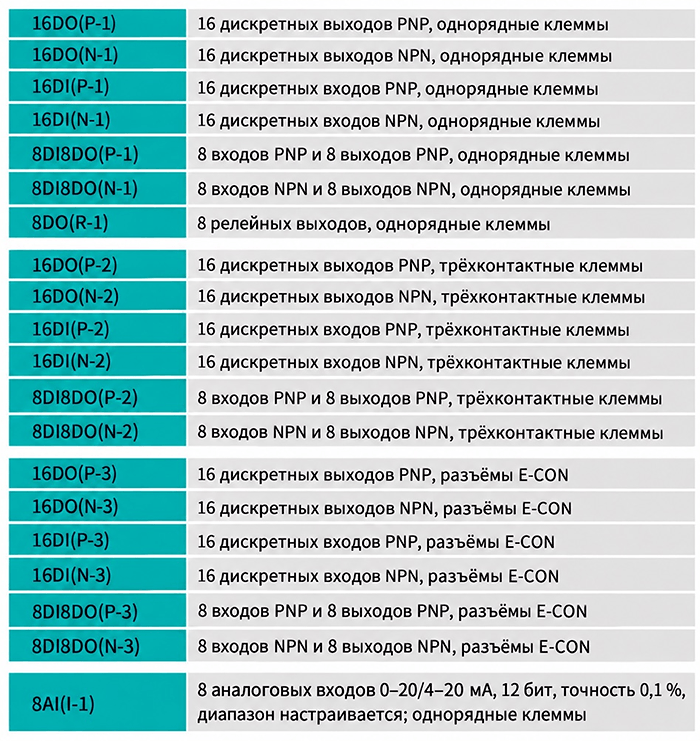

Выбираем модуль ввода-вывода: какие сигналы и типы подключения требуются?
Выбор модуля ввода-вывода зависит от типа обрабатываемых сигналов и способа подключения проводников. Для стандартного монтажа предусмотрены клеммные колодки европейского стандарта. Трехпроводные клеммы упрощают подключение, позволяя одновременно подвести к датчику сигнал и питание 24 В. Разъемы E-CON используют технологию прокалывания изоляции, исключая необходимость предварительного снятия изоляции с кабеля при подключении датчика.
В зависимости от функционального назначения модули подразделяются на категории:
- Дискретные – предназначены для обработки сигналов состояния и управления, например, от кнопок, клапанов или цепей запуска.
- Аналоговые – используются для работы с сигналами, изменяющимися в широком диапазоне, включая данные от датчиков температуры, давления и расхода.
- Релейные – служат для коммутации нагрузок с помощью релейных контактов.
Таким образом, при подборе модуля ввода-вывода необходимо четко определить типы обрабатываемых сигналов, предпочтительные способы подключения и доступное пространство для установки.
Формирование конфигурации системы
Начните с составления полного перечня всех сигналов, которые должны быть приняты или отправлены. Это поможет определить, какой базовый модуль – однослотовый или двухслотовый – будет наиболее подходящим, а типы сигналов укажут на необходимость выбора соответствующих модулей ввода-вывода.
Далее оцените, потребуется ли резерв для будущих датчиков или исполнительных устройств. Например, при проектировании производственной линии полезно проанализировать состав оборудования на каждой стадии и возможные изменения технологического процесса. Это позволит выбрать конфигурацию, которая будет соответствовать текущим задачам и обеспечит возможность последующего расширения.

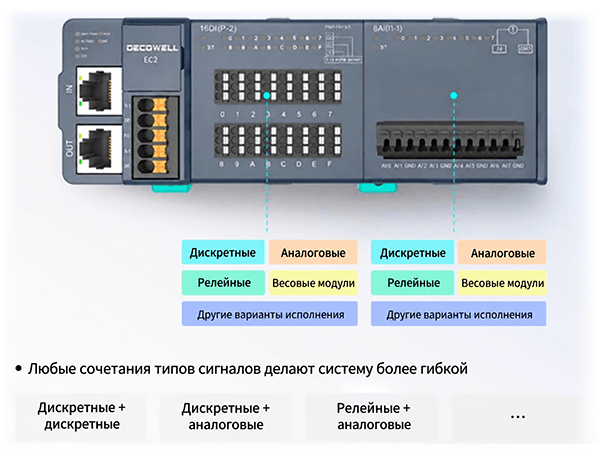

Серия RS позволяет комбинировать различные модули ввода-вывода в рамках одного устройства. Для создания оптимального решения без излишних затрат, выбирайте базовые модули и модули ввода-вывода, исходя из фактического количества точек, типов сигналов и планов развития системы.
