ICP DAS анонсировала выпуск новой линейки конвертеров I-2533, которые служат для организации обмена данными в сетях CAN и CAN FD через оптоволоконные каналы.

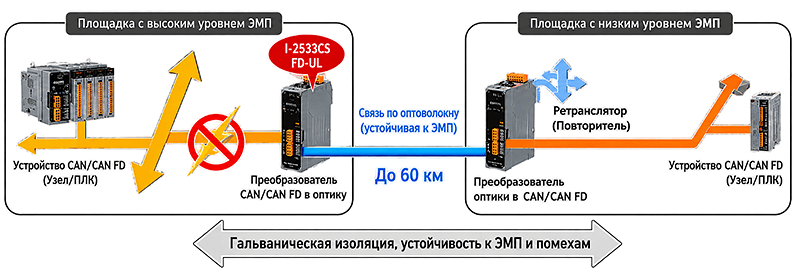

Данные приборы эксплуатируются в паре: один преобразует электрические импульсы CAN/CAN FD в световой сигнал, второй осуществляет обратную трансформацию. Подобный подход даёт возможность существенно нарастить дистанцию передачи, гарантировать невосприимчивость к электромагнитному шуму и укрепить надёжность информационного обмена на индустриальных площадках.
Ключевые достоинства: Работа с CAN и CAN FD посредством оптоволокна
Серия I-2533 совместима с протоколами CAN 2.0A, CAN 2.0B и CAN FD, включая варианты ISO и Non-ISO/Bosch.
Предельная пропускная способность для CAN FD достигает 10 Мбит/с, для классического CAN — 1 Мбит/с.
Диапазоны настройки скоростей:
- CAN FD (фаза данных): от 100 кбит/с до 10 Мбит/с
- CAN: от 10 кбит/с до 1 Мбит/с
Оборудование отвечает требованиям ISO 11898-2.
Увеличенная дистанция связи
В зависимости от модификации доступно применение одномодового или многомодового волокна:
- одномодовое — до 30 либо 60 км
- многомодовое — до 2 км
Это даёт возможность задействовать I-2533 как в локальных индустриальных контурах, так и при соединении разнесённых участков объекта.
Оптический канал гарантирует гальваническую развязку между отдалёнными сегментами и не подвержен воздействию помех, типичных для производств.
Указанное особенно актуально при монтаже линии вблизи силовых кабелей, моторов, частотных преобразователей и прочего индустриального оснащения.
Модель поддерживает функцию Fiber Break Detection, следящую за целостностью оптической магистрали и позволяющую вовремя выявлять разрывы.
Конфигурирование выполняется через DIP-переключатели, позволяющие оперативно задать скорость и активировать встроенный резистор 120 Ом.
Для загрузки прошивки предусмотрен USB-порт.
В серию входят варианты, различающиеся типом волокна, дистанцией и рабочим температурным диапазоном.
| Модель | Волокно | Дальность | Температура |
|---|---|---|---|
| I‑2533CS‑FD‑UL | одномодовое | 30км | от −25 до 70°C |
| I‑2533CS‑FD‑UL‑UTA | дномодовое | 30км | от −40 до +70°C |
| I‑2533T‑FD‑UL | многомодовое | 2км | от −25 до +70°C |
| I‑2533T‑FD‑UL‑UTA | многомодовое | 2км | от −40 до +70°C |
| I‑2533CS‑FD‑60 | одномодовое | 60км | от −25 до +75°C |
| I‑2533CS‑FD‑60‑UL | одномодовое | 60км | от −25 до +70°C |
| I‑2533CS‑FD‑60‑UL‑UTA | одномодовое | 60км | от −40 до +70°C |
Оптоволоконные мосты I-2533 пригодны для создания распределённых систем CAN/CAN FD, где важна значительная протяжённость или устойчивость к электромагнитным воздействиям.
Типичные сферы использования:
- автоматизация производств
- распределённые управляющие комплексы
- транспортное оборудование
- энергетические установки
- приводные системы
- сети с повышенным уровнем помех
- объекты с протяжёнными линиями CAN
- морские и прибрежные площадки
- водоочистные сооружения
Новая серия I-2533CS-FD-UL-(UTA), I-2533T-FD-UL-(UTA) и I-2533CS-FD-60-(UL)-(UTA) обеспечивает передачу CAN/CAN FD по оптоволокну на дистанции до 60 км. Совместимость с CAN FD до 10 Мбит/с, детекция обрывов, фильтрация сообщений, встроенный терминатор 120 Ом и исполнения UL/UTA делают линейку пригодной для надёжных распределённых промышленных сетей.
