С развитием цифровизации коммунального сектора и ростом потребности в эффективном управлении энергоресурсами, системы автоматизированного сбора данных (АСД) становятся важнейшим инструментом для оптимизации потребления. В этом контексте протокол M-Bus (Meter-Bus), стандартизированный в рамках EN 13757, заслуживает особого внимания благодаря своей универсальности и эффективности.
%20(1).png)
Преимущества протокола M-Bus
M-Bus предназначен для удаленного считывания данных о потреблении электроэнергии, газа и воды. Одним из ключевых преимуществ этого протокола является возможность одновременной передачи данных и питания подключенных устройств по одной линии.

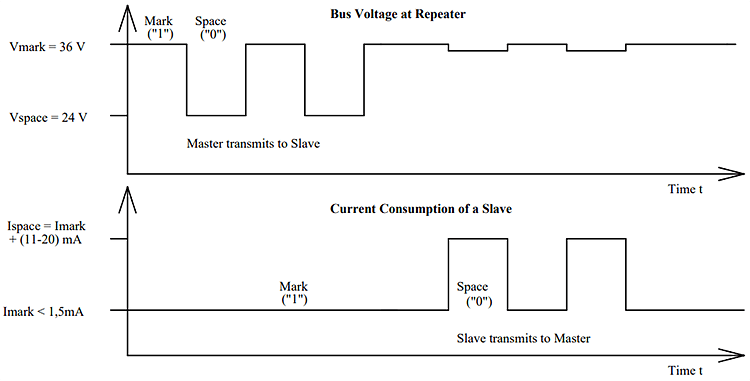

Обмен информацией между ведущим и ведомым устройствами происходит за счет регулировки уровня напряжения. Состояние "1" кодируется напряжением 36 В, а состояние "0" - 24 В. Ведомое устройство, в свою очередь, сигнализирует о своем ответе изменением величины потребляемого тока. Для передачи "1" используется ток до 1,5 мА, в то время как состояние "0" характеризуется его увеличением в диапазоне от 11 до 20 мА.
Система работает в полудуплексном режиме, что означает, что данные могут передаваться только в одном направлении в каждый момент времени. Это обеспечивает высокую помехоустойчивость, что особенно важно в условиях городской инфраструктуры, где электромагнитные помехи могут значительно повлиять на качество передачи данных.
Архитектура и возможности M-Bus

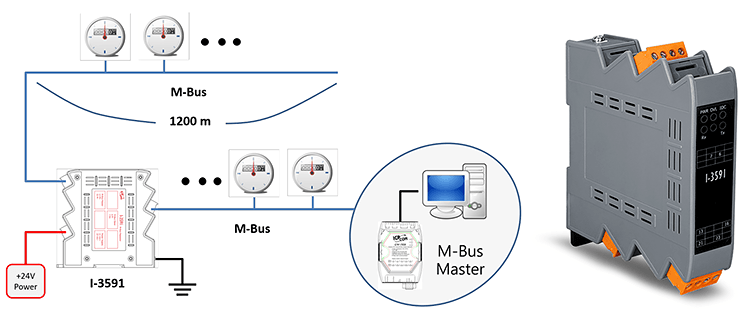

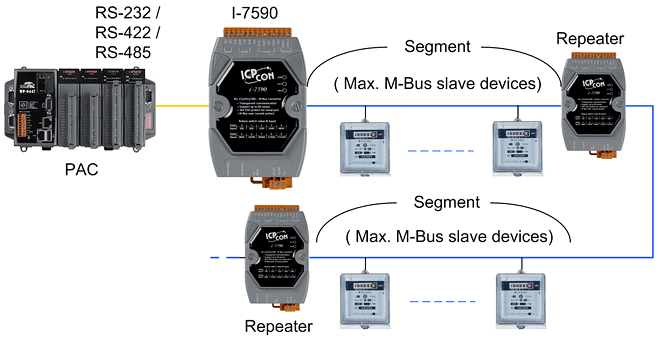

Стандартная архитектура шины M-Bus позволяет подключение до 250 устройств, а максимальное расстояние между мастером и слейвом или репитером составляет 350 метров. При понижении скорости передачи данных это расстояние может увеличиваться до 5 километров, что делает систему гибкой и адаптируемой к различным условиям эксплуатации. Для повышения дальности передачи данных используются репитеры, такие как модель I-3591, которые могут увеличить длину линии до 1200 метров при скорости передачи до 2400 bps. Репитер обеспечивает гальваническую изоляцию до 3750 В и защищает сеть от коротких замыканий, что значительно увеличивает надежность системы. Индикатор OVL информирует операторов о перегрузках в сети, позволяя быстро выявлять неисправности без необходимости использования дополнительных измерительных приборов.
Применение M-Bus в современном оборудовании
Несмотря на очевидные преимущества, внедрение шины M-Bus в системы диспетчеризации долгое время оставалось ограниченным из-за недостатка готовых решений. Однако с течением времени ситуация изменилась: количество устройств с поддержкой M-Bus значительно возросло. Сегодня этот протокол активно используется в оборудовании таких известных производителей, как Siemens, Schneider Electric и других. M-Bus находит свое применение в различных областях, включая управление водоснабжением, отоплением и электроэнергией. Системы, основанные на этом протоколе, позволяют не только автоматизировать процесс сбора данных, но и проводить глубокую аналитику, что в свою очередь способствует более эффективному управлению ресурсами и снижению затрат.
Перспективы и будущее M-Bus
С учетом текущих тенденций в области цифровизации и умных городов, можно с уверенностью сказать, что протокол M-Bus будет продолжать развиваться и находить новые применения. Разработка новых устройств и интеграция M-Bus в существующие системы управления энергоресурсами будут способствовать повышению эффективности и надежности этих систем.
Продукция ICP DAS для автоматизированного сбора данных:
- Репитер I-3591 предназначен для расширения дальности действия сети.

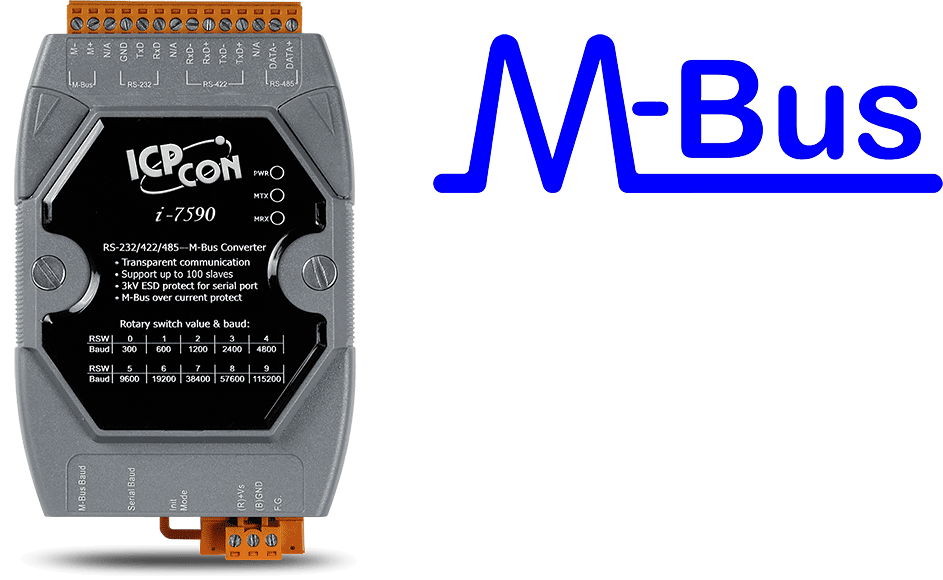

- Конвертер I-7590 используется для связи с персональным компьютером через COM-порт.

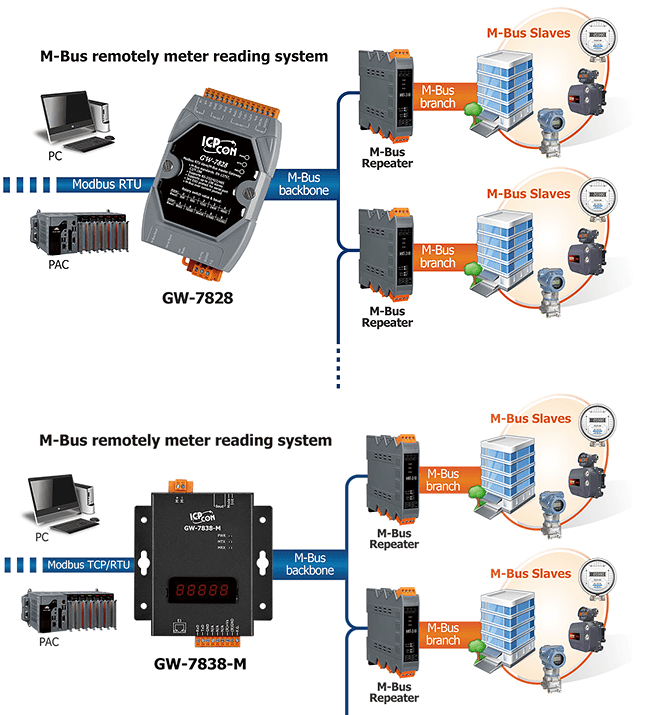

- Шлюз GW-7828 обеспечивает передачу данных контроллеру по шине RS-485.
- Шлюз GW-7838-M осуществляет отправку информации в SCADA или корпоративные IT-сети посредством Ethernet.
Использование M-Bus в интеллектуальных сетях мониторинга энергоресурсов демонстрирует, как современные технологии могут способствовать оптимизации потребления и управлению ресурсами. Протокол M-Bus, благодаря своей гибкости и надежности, становится неотъемлемой частью будущего коммунального сектора, открывая новые горизонты для автоматизации и управления.
