Компания Xinje представляет модульную платформу ПЛК серии XM, предназначенную для автоматизации как непрерывных, так и дискретных производственных процессов. Эта инновационная система, заключенная в единое шасси с гибкой архитектурой, объединяет функции высокоскоростной обработки логики, управления движением, глубокой аппаратной диагностики и многопротокольной сетевой связи.
Вычислительная мощность, память и управление движением
В основе серии XM лежит мощный SoC-процессор, обеспечивающий минимальный цикл сканирования программы менее 0,25 мс. Модуль ЦПУ оснащен 128 МБ памяти для программного кода и 128 МБ для оперативных данных. Для хранения системных логов, рецептур, конфигурационных файлов и пользовательских данных предусмотрено 256 МБ внутренней флеш-памяти. Слот для карт памяти SD объемом до 64 ГБ предназначен для долговременного архивирования и регистрации параметров. Управление до 128 осями осуществляется через промышленную шину EtherCAT с циклом синхронизации от 1 мс, что позволяет решать задачи позиционирования и синхронного привода.
Масштабируемость и структура ввода-вывода
Архитектура серии XM позволяет строить крупные распределенные системы управления с высокой плотностью каналов. Система поддерживает до 100 000 точек ввода-вывода, до 127 станций распределенного ввода-вывода, в каждую из которых можно установить до 31 модуля расширения. Линейка периферии включает модули дискретного и аналогового ввода-вывода, термометрические модули и специализированные блоки управления движением. Стоечная объединительная плата обеспечивает возможность "горячей" замены модулей без прерывания работы техпроцесса.
Надежность, резервирование и условия эксплуатации
Оборудование адаптировано к суровым промышленным условиям и обладает комплексными средствами отказоустойчивости. Аппаратное резервирование включает дублирование процессорных модулей с переключением менее чем за 20 мс и резервирование блоков питания. Резервирование каналов связи поддерживается за счет кольцевой топологии системной шины управления и дублирования линий сетевого мониторинга. Контроллеры работают в диапазоне температур от −40 °C до +70 °C, а их хранение возможно при температурах от −40 °C до +85 °C. Печатные платы защищены антикоррозийным покрытием класса G3. Оборудование гарантирует штатную работу на высоте до 5000 метров над уровнем моря. Устройства соответствуют жестким требованиям ЭМС, имеют международные сертификаты и разработаны в соответствии со стандартом кибербезопасности IEC 62443.
Сетевые интерфейсы и интеграционные возможности

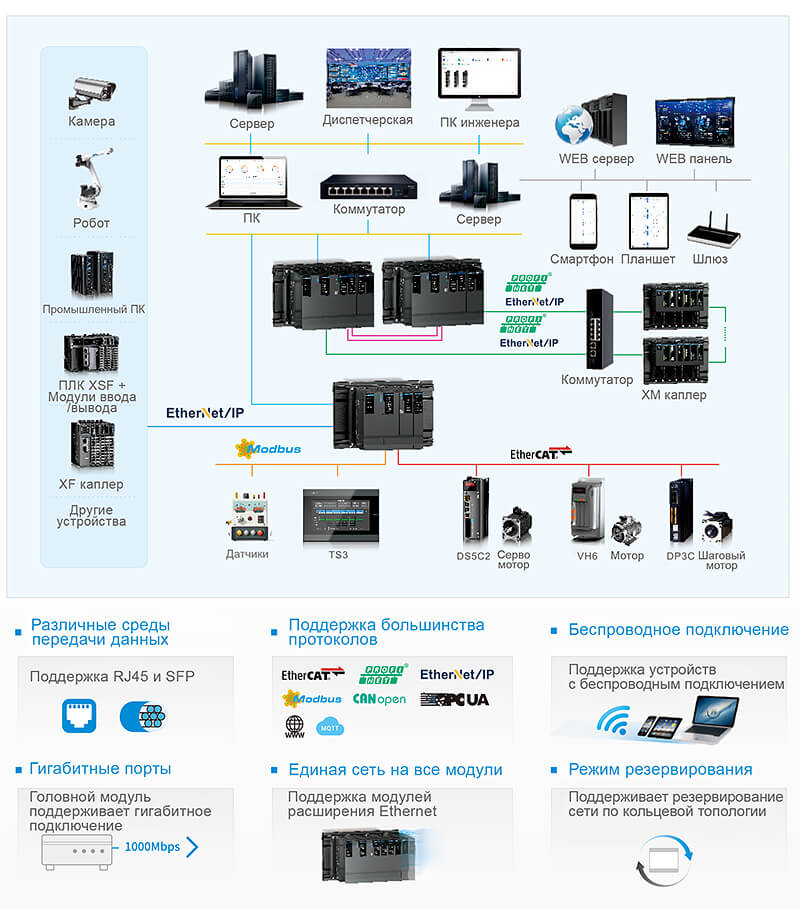

Базовый процессорный модуль XSM700 оснащен четырьмя независимыми гигабитными портами Ethernet. Возможны подключения по медным витым парам (RJ45) и оптоволокну через SFP-трансиверы. Специализированные интерфейсные модули, поддержка беспроводного доступа и широкий спектр поддерживаемых протоколов (EtherCAT, Profinet, EtherNet/IP, Modbus TCP, OPC UA и др.) обеспечивают высокую гибкость интеграции.
Среда программирования и сервисная диагностика
Инженерное ПО соответствует стандарту IEC 61131-3 и поддерживает пять языков программирования. Инструментарий включает специализированные библиотеки, алгоритмы ПИД-регулирования, средства онлайн-мониторинга, офлайн-эмуляции, пошаговую отладку и утилиту побайтового сравнения проектов.

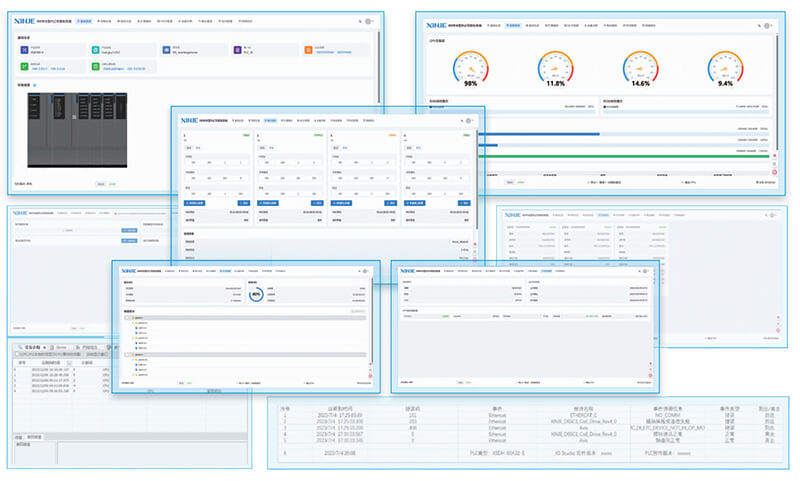

Встроенный веб-сервер, регистратор событий (SOE) с миллисекундной точностью, а также канальная и самодиагностика платформы и сети обеспечивают комплексный контроль и техническое обслуживание.
