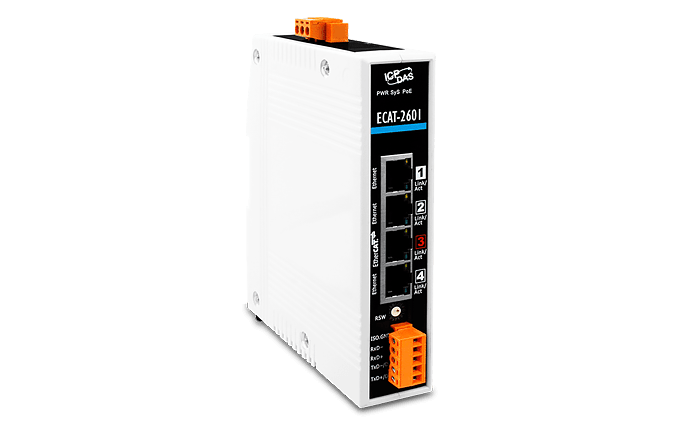

ECAT-2601 – это инновационный шлюз, обеспечивающий связь между сетями EtherCAT и системами, использующими протоколы Modbus и OPC UA (с функциями EtherCAT Master).

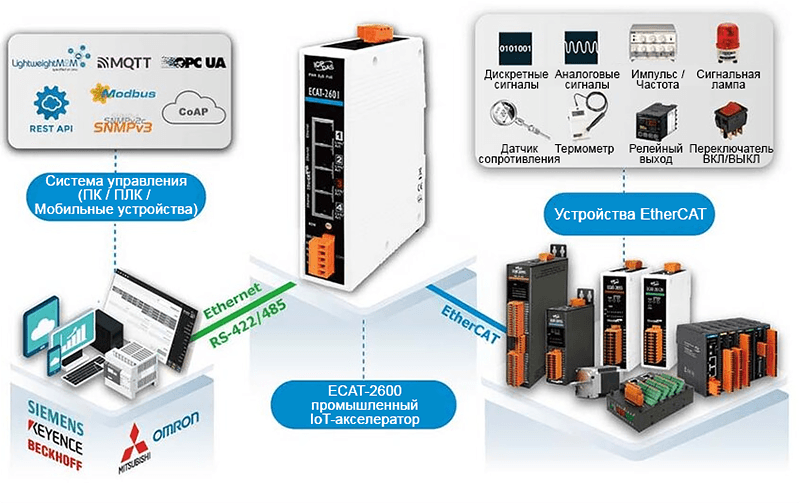

Данное устройство выступает в роли центрального управляющего элемента в сетях EtherCAT, позволяя осуществлять обмен информацией с ведомыми устройствами. Оно эффективно связывает EtherCAT-устройства с внешними приложениями посредством внутреннего буфера данных, что делает его идеальным решением для интеграции производственного оборудования в современные системы автоматизации.
Благодаря встроенному OPC UA-серверу, ECAT-2601 гарантирует надежный и безопасный доступ к технологическим данным. Он поддерживает горизонтальную интеграцию машин на производстве и вертикальный обмен информацией с системами управления предприятием, такими как SCADA, MES, аналитические платформы и облачные сервисы. Совместимость со стандартными OPC UA-клиентами упрощает настройку и ввод в эксплуатацию, исключая необходимость в дополнительном программном обеспечении.
Ключевые преимущества ECAT-2601:
- Функциональность EtherCAT Master (MainDevice)
- Поддержка режима Free Run
- Оперативное подключение PDO без нужды в ESI-файлах
- Совместимость с различными EtherCAT-устройствами
- Автоматическое обнаружение ведомых узлов (сеть формируется за 10 секунд)
- Настраиваемые SDO-команды
- Высокоскоростной обмен данными (от 125 мкс)
- Встроенный Modbus-сервер
- Встроенный OPC UA-сервер
- Интуитивно понятный веб-интерфейс для настройки и диагностики (HTTP/HTTPS), не требующий установки приложений
Сравнительные характеристики: ECAT-2601 и ECAT-2610
|
Характеристики |
|||
|
EtherCAT |
время цикла |
0,125-32 мс |
10 мс |
|
распределённые часы |
да |
нет |
|
|
интерфейс |
1xRJ45 |
2xRJ45 |
|
|
Интерфейс / протокол связи |
протокол |
Modbus RTU (Slave), OPC UA Server |
Modbus RTU (Master) |
|
интерфейс |
1xRS-422/485, 3xRJ-45 |
1xRS-232/422/485 |
|
