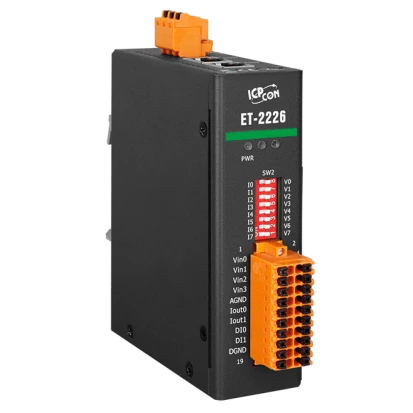

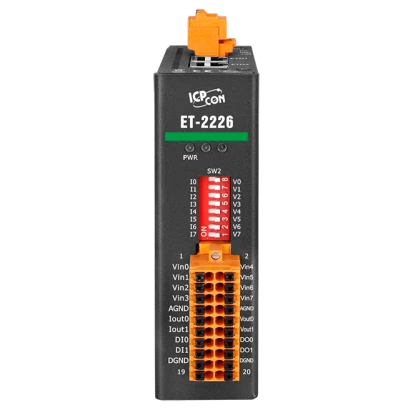

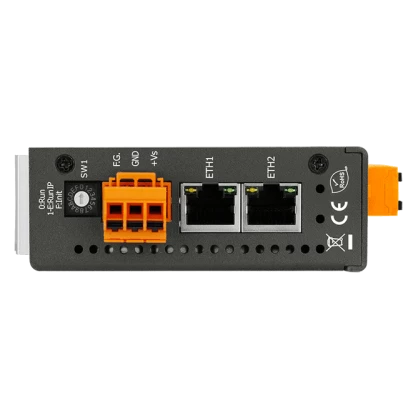

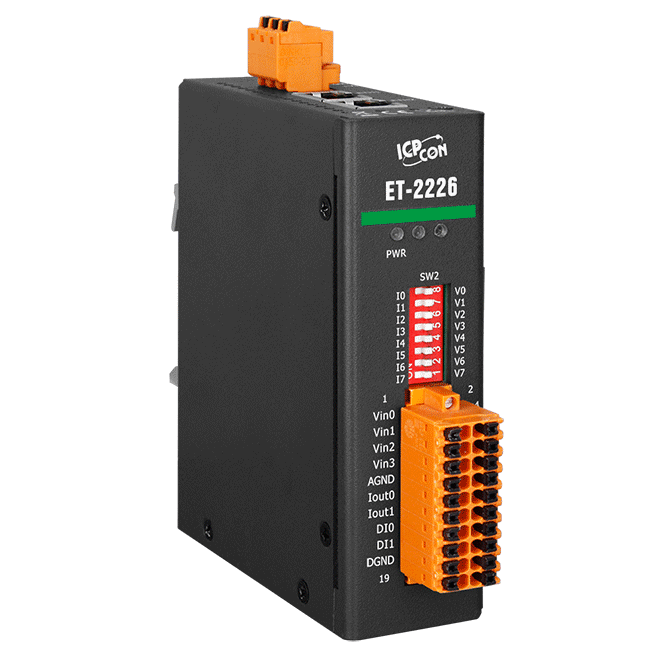

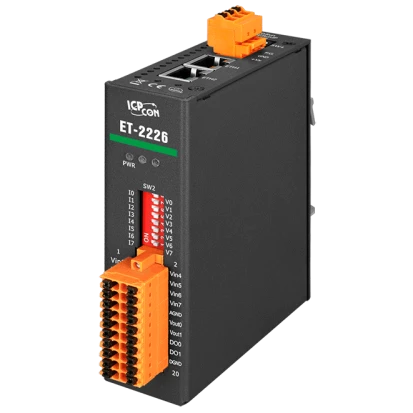

ET-2226
ICP DAS
Артикул: 13213500
Модуль ввода-вывода, 8 каналов аналогового ввода, 2 канала аналогового вывода 0-5V/0-10V/0-20mA/4-20mA, 2 канала дискретного ввода, 2 канала дискретного вывода, с изоляцией, Ethernet, Modbus TCP, Modbus UDP, 10-48VDC
Доступен под заказ
Доступен под заказ
Конструктивное исполнение
Конструкция корпуса
Металлический корпус
Вид монтажа
Монтаж на DIN-рейку
Аналоговый ввод
Всего каналов AI
8
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Частота выборки АЦП
50 Гц
Аналоговый вывод
Всего каналов AO
2
Разрядность ЦАП
12 Бит
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Дискретный ввод
Всего каналов DI
2
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Изоляция дискретного ввода
3000 В
Каналов измерения частоты/импульсов
2
Разрядность счетчика
32 Бит
Максимальная частота счётчика
0.1 кГц
Счетчик
100 Гц, 32 бит
Изоляция дискретных каналов
Да
Дискретный вывод
Всего каналов DO
2
Тип (транзистора, реле)
Открытый коллектор
Приемник/источник
Приемник (NPN)
Выходное напряжение
5~50 В
Максимальный выходной ток
700 мА
Ethernet интерфейсы
Общее количество Ethernet портов
2
Расширенный функционал
Тип сторожевого таймера
Аппаратный
Расширение модулями
Тип модуля
Многофункциональный
Разъемы
Разъемы внешние
2xRJ45
Требования по питанию
DC входное напряжение
10..48 В
Габариты
Ширина
33 мм
Глубина
127 мм
Высота
117 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
10-90%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.25 кг
